1、电缆的敷设温度应不小于-20℃；
2、短路时（≤5s）导体的最高温度：XLPE绝缘250℃；
3、电缆导体的最高长期允许工作温度为：a.有承载结构电缆-XLPE绝缘为90℃；b.无承载结构电缆：GB还未规定，鉴定实际情况不应超过“a”规定值；
4、电缆的允许弯曲半径应不小于：
a.单芯电缆为20（D+d）±5%mm，TR结构为20Dmm；b.多芯电缆为15（D+d）±5%mm；
5、35kv电缆必须为化学之干法交联；
6、成品电缆，在室温下，浸于水中不少于1j，施加80-500v直流电缆稳定时间1-5min，其绝缘电阻值为：35kv应不小于4100MΩ.km;
7、交流耐压试验在室温下将电缆浸于水中1h后施加电压63kv，1分钟电缆部击穿。
1、结构参数：
35kv单芯

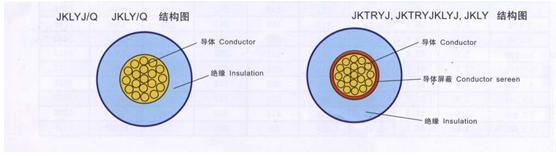

架空绝缘电缆结构图
电缆型号：JKYJ JKLYJ
|
截面mm2 |
50 |
70 |
95 |
120 |
150 |
185 |
240 |
300 |
|
|
导体直径mm |
8.7 |
10.2 |
11.7 |
13.1 |
14.7 |
16.2 |
18.4 |
20.7 |
|
|
绝缘厚度mm |
9.3 |
9.3 |
9.3 |
9.3 |
9.3 |
9.3 |
9.3 |
9.3 |
|
|
电缆近似外径mm |
28.5 |
30.2 |
31.8 |
33.2 |
34.8 |
36.4 |
38.0 |
40.8 |
|
|
重量 |
铜芯 |
969 |
1213 |
1528 |
1839 |
2131 |
2460 |
3036 |
3757 |
|
Kg/km |
铝及铝合金 |
671 |
781 |
910 |
1033 |
1156 |
1289 |
1509 |
1774 |
2、额定截流量
不同环境温度下下载流量休整体系
|
导体工作温度℃ |
环境温度℃（空气中） |
|||||
|
10 |
15 |
20 |
25 |
30 |
35 |
|
|
60 |
1.20 |
1.13 |
1.07 |
1.00 |
0.93 |
0.85 |
|
65 |
1.17 |
1.12 |
1.06 |
1.00 |
0.94 |
0.87 |
|
70 |
1.15 |
1.11 |
1.05 |
1.00 |
0.94 |
0.88 |
|
80 |
1.13 |
1.09 |
1.04 |
1.00 |
0.95 |
0.90 |
|
90 |
1.11 |
1.07 |
1.04 |
1.00 |
0.96 |
0.92 |

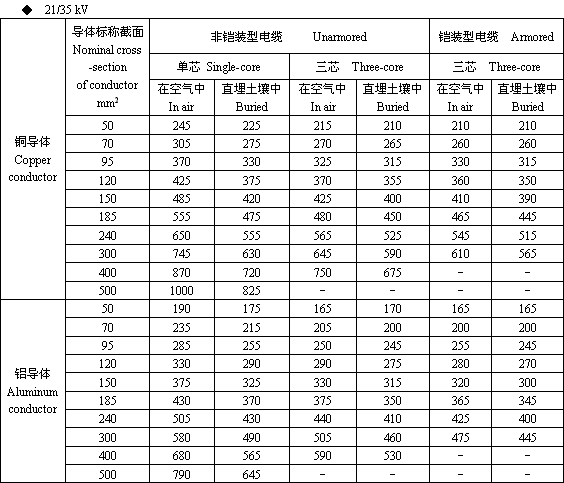

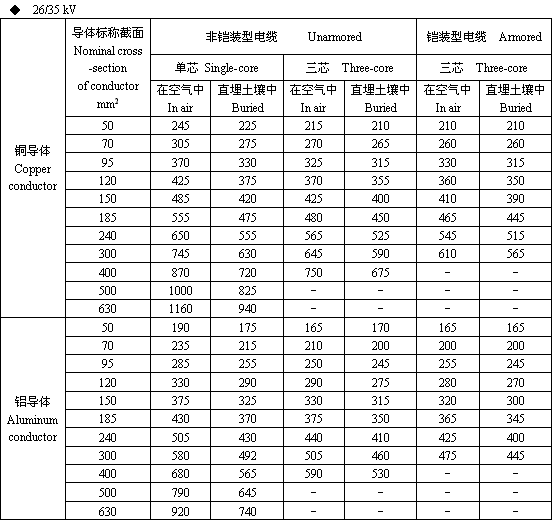

截流量
|
导体标称截面mm2 |
截留量A（周围环境温度25℃） |
|||||||||||
|
1KV |
10KV 35KV |
|||||||||||
|
铜芯 |
铝芯 |
铝合金芯 |
铜芯 |
铝芯 |
铝合金芯 |
|||||||
|
PVC |
PE |
XLPE |
PVC |
PE |
XLPE |
PVC |
PE |
XLPE |
||||
|
10 |
59 |
61 |
80 |
44 |
46 |
68 |
38 |
40 |
60 |
125 |
75 |
70 |
|
16 |
102 |
104 |
134 |
79 |
81 |
104 |
73 |
75 |
96 |
155 |
110 |
100 |
|
25 |
138 |
142 |
184 |
107 |
111 |
141 |
99 |
102 |
131 |
190 |
145 |
135 |
|
35 |
170 |
175 |
224 |
132 |
136 |
174 |
122 |
125 |
160 |
230 |
180 |
175 |
|
50 |
209 |
216 |
277 |
162 |
168 |
215 |
149 |
154 |
194 |
275 |
215 |
210 |
|
70 |
266 |
276 |
352 |
207 |
214 |
274 |
191 |
198 |
253 |
345 |
265 |
250 |
|
95 |
332 |
344 |
440 |
257 |
267 |
341 |
238 |
274 |
315 |
415 |
325 |
315 |
|
120 |
384 |
400 |
513 |
299 |
311 |
398 |
276 |
287 |
368 |
480 |
375 |
365 |
|
150 |
442 |
459 |
586 |
342 |
356 |
454 |
320 |
329 |
420 |
550 |
425 |
410 |
|
185 |
515 |
536 |
684 |
399 |
416 |
531 |
369 |
384 |
490 |
630 |
490 |
485 |
|
240 |
615 |
641 |
820 |
476 |
497 |
635 |
440 |
459 |
587 |
745 |
580 |
565 |
|
300 |
|
|
|
|
|
|
|
|
|
860 |
665 |
650 |
35kv多芯：
35kv电缆绝缘厚度及导体20℃时直流电阻如下表：
|
导体截面m㎡ |
绝缘厚度 |
20℃时导体直流电阻不大于Ω/km |
导体拉断力（N不小于） |
|||||
|
TY |
TR |
L |
LH |
TY |
L |
LH |
||
|
50 |
9.3 |
0.399 |
0.387 |
0.641 |
0,744 |
16502 |
7011 |
12569 |
|
70 |
9.3 |
0.276 |
0.268 |
0.433 |
0.514 |
23461 |
10354 |
17596 |
|
95 |
9.3 |
0.199 |
0.193 |
0.32 |
0.371 |
31759 |
13727 |
23880 |
|
120 |
9.3 |
0.158 |
0.153 |
0.253 |
0.249 |
39911 |
17339 |
30164 |
|
150 |
9.3 |
0.128 |
|
0.206 |
0.239 |
49505 |
21033 |
37706 |
|
185 |
9.3 |
0.1021 |
|
0.164 |
0.190 |
61846 |
26732 |
46503 |
|
240 |
9.3 |
0.0777 |
|
0.125 |
0.145 |
79823 |
34679 |
60329 |
|
300 |
9.3 |
0.0619 |
|
0.100 |
0.110 |
99788 |
43349 |
<span style= |
