电缆名称： 铝芯聚氯乙烯绝缘架空集束导线
电缆品牌：武汉第二电线电缆有限公司（飞鹤牌武汉二厂电线电缆）、武汉电缆集团有限公司和深圳永盛发电线电缆实业有限公司
适用范围：架空传输线路上
电缆型号：JKLVS聚氯乙烯绝缘架空集束导线等

参考价格：2.1元/米（来电咨询13995668491)

合格证书：正品产品合格证和检测报告
是否含税：用户自行选择是否开税票

电缆价格：电话咨询027-85667887

一、电缆简介：　　

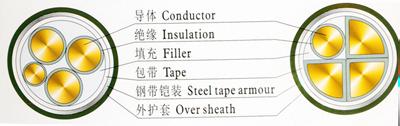

电缆构造截图

电压等级：中低压电力电缆（35KV及以下）
绝缘材料：塑料绝缘电力电缆
电压等级：0.6/1KV
产品认证：CCC
适用于额定电压1KV及以下架空绝缘电缆适用于交流额定电压U₀/U为0.6/1KV及以下的架空电力传输线路上。

平行集束导线产品标准：

本产品采用GB12527-90进行生产。


二、平行集束导线使用特性：

1.电缆的长期允许工作温度：聚氯乙烯绝缘为：  70℃
                                                   聚乙烯绝缘为：      70℃
                                                  交联聚乙烯绝缘为：90℃
 2.电缆的短时最高工作温度：短路时（5秒内）
                                                   聚氯乙烯绝缘为：   160℃
                                                   聚乙烯绝缘为：      130℃
                                                   交联聚乙烯绝缘为：250℃
 3.电缆的敷设温度不得低于-20℃
 4.电缆的允许弯曲半径：电缆外径（D）小于25mm者，应不小于4D；
                                             电缆外径（D）为25mm及以上者，应不小于6D。

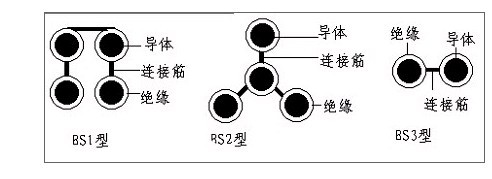

  平行集束导线是根据国标GB12527-90《额定电压1kV及以下架空绝缘电缆》的要求，为克服架空绝缘电缆的供电弊端而研制的一种新型产品，其技术创新点是通过特定的生产方式将四根绝缘线芯经带筋相互连接在一起，组成平行集束。从横断面看，四根导线呈正方形对称布置，如下图所示，它非常适用于三相四线或单相两线双回路供电模式。

采用集束导线的供电模式可以很好地解决以往低压配电模式中存在的缺陷，a、从集束导线的自身特点上看，集束导线具有扩容功能，其载流量比常规导线高，而由于整个低压配电网均采用三相四线制，那么在输送同等的电力容量时集束导线的截面也按照常规设计截面可减少一个档次。b、采用集束导线模式，可以很简单地实现三相四线制供电到每个计量点在各计量点中平均分配用电户，使三相负荷最大限度地趋于平衡，零线电流趋于最小。这样有效的提高变压器的利用率，有效地抑制中性点的位移，降低网损。C、集束导线优于绞合式绝缘线，一是因为绞合式绝缘线实际长度大，增加了成本；二是由于绞合式绝缘线的绝缘是受压的，相线、零线的位置都不是固定的，不易分辨，特别是在干线与分支、分支与接户线在张力状态下是很难接引的。
（一）、平行集束导线具有如下特点：
    （1）、与常规线路相比，由于平行集束导线改变了周围的磁场和电场分布，使其电抗减小，电纳增大，明显减少了线路电压损耗。
    （2）、与绞合式集束线相比，架设相同长度的线路，可缩短导线电气距离1.5—3个百分点，减少了导线自身的功率损耗和导线成本，同时还具有生产工序少，工艺过程简单等优点。
    （3）、平行集束导线在生产和装盘过程中是以平板方式出现，运输密度较大；在架设后可自动归成方形。
（二）、平行集束导线配电线路的优点：
    由平行集束导线构成的低压电网新模式，是对农村低压电网建设与改造技术的一种革新，与过去的供电模式相比，平行集束导线具有以下优点：
    （1）主干线、分支线均可实现三相四线制供电方式，不受地域分布影响，将分散的单相负荷可重组为较对称的三相负载，可以大大减小零线电流，降低线损。试验表明：采用平行集束导线，线损率一般在5%—10%之间。
    （2）施工简便、工期短，施工费用和金具节省，不需要横担及瓷件，由于架设导线只需要架设一根，所以施工量比正常减少近30%；在城镇或经济比较发达的楼群区域，平行集束导线可以沿墙布置，减少大量杆塔费用。
    （3）综合造价比较低，与常规的架空裸导线线路相比，综合造价基本持平，但运行费用和远期效益具有明显优势。
    （4）从技术措施方面可以有效地防止窃电、漏电等现象，同时由于线路占用空间走廊小，不易受外界环境因素影响，可以减少农村人身触电事故，解决农村供电“四到户”服务的安全管理难题。


三、 常规导线与集束导线电气参数比较

    常规导线与集束导线电气参数计算结果的比较值如下表所示：

    从上面表中不难看出，采用集束导线比采用常规的三相四线架空导线其电抗约下降60% ，线损降低明显。


四、平行集束导线施工时应注意的问题：

    应用平行集束导线改造农网有很多优点，但作为一种新兴事物，在具体使用过程中，还需注意以下几点：
    （1）、集束导线在施工前，应严格检查，且应满足以下要求：规格型号应与设计相符，绝缘材料附着均匀、无塑化不好现象，绝缘无磨损、无擦伤、无裂解等损坏。绝缘厚度应满足国标规定。
    （2）、架设集束导线宜在干燥天气下进行，施工气温：-5℃—45℃。
    （3）、放线过程中，应将集束导线放在塑料滑轮或装有橡胶护套的金属滑轮内。滑轮直径不应小于集束导线外径的12倍，槽深不小于集束导线外径的1.25倍，槽底部不小于0.75倍集束导线外径。
    （4）、放线时，集束导线严禁在地面、杆塔、横担、瓷瓶和其它物体上拖拉，以防损伤绝缘层。
    （5）、绝缘层损伤深度在绝缘厚度的10%及以上时应进行绝缘修补。也可用绝缘自粘带缠绕，每圈绝缘自粘带搭压带宽1/2，修补后绝缘自粘带的厚度应大于绝缘损伤厚度，且不少于两层，再用电工绝缘胶带缠绕，亦不少于两层，缠绕时，应注意防尘埃、防水分。
    （6）、集束导线连接后，必须安全防护处理。T接下线点必须加装绝缘防雨罩；防雨罩不得磨损、划伤，安装位置不得颠倒，并保持封闭，防止进入雨雪。
    （7）、必须注意施工放线工艺。严格按照规程放线施工，恢复导线应力，是保证优质改造的前提，否则伤及导线必然影响施工质量。
    （8）、必须注意施工过程中的连接工艺，牢固的连接一方面可以保证安全，另一方面可以减少电阻，降损节能。
