宽带同轴电缆
电缆名称：宽带同轴电缆
电缆品牌：武汉第二电线电缆有限公司（飞鹤牌武汉二厂电线电缆）、武汉电缆集团有限公司和深圳永盛发电线电缆实业有限公司
适用范围：广泛应用于音视频或射频的传输,已经成为视频的标准阻抗
电缆型号：SYWV、SYV
参考价格：2.6元/米（来电咨询13995668491)
合格证书：正品产品合格证和检测报告
是否含税：用户自行选择是否开税票
电缆价格：电话咨询027-85667887
一、宽带同轴电缆简介：
宽带同轴电缆使用有线电视电缆进行模拟信号传输的同轴电缆系统被称为宽带同轴电缆。宽带同轴电缆常用的电缆的屏蔽层通常是用铝冲压成的,特征阻抗为75(如RG-59等)。宽带和基带系统之间的主要区别是：宽带系统由于覆盖面广，因此，需要周期性地加强信号模拟放大器。这些放大器只能单向传输信号，因此，如果放大器的计算机，然后包不能反向传输计算机之间。为了解决这个问题，人们提出了两种类型的宽带系统：双电缆系统和单缆系统。由于宽带网络使用标准的有线电视技术，可以使用的频率带至300MHz（经常450MHz）；由于模拟信号的使用，为电子设备放在界面的需要，进入网络的比特流转换成模拟信号，并输出的信号并转换网络比特流。

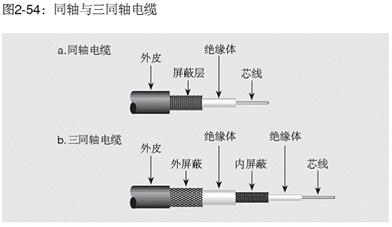

二、宽带同轴电缆组成：
宽带同轴电缆组成
电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘；六、外护层代码七、特殊产品代码－TH湿热带，TA干热带；八、额定电压－单位KV
三、宽带同轴电缆型号分类：
SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙
烯（聚乙烯）

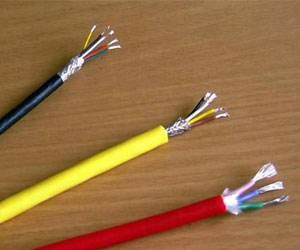

2、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程
3、RVVP铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯
用途：仪器、仪表、对讲、监控、控制安装
4、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量
5、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明
6、RV聚氯乙烯绝缘电缆
7、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆
8、BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用
9、KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量
RVV 与 KVV RVVP 与 KVVP
区别： RVV 和RVVP 里面采用的线为多股细铜丝组成的软线，即RV线组成。
KVV 和KVVP 里面采用的线为单股粗铜丝组成的硬线，即BV线组成。
AVVR 与 RVVP区别： 东西一样，只是内部截面小于0.75平方毫米的名称为AVVR 大于等于0.75平方毫米的名称为RVVP.
SYV 与 SYWV 区别： SYV是视频传输线 用聚乙烯绝缘。SYWV是射频传输线，物理发泡绝缘。用于有线电视。
RVS 与RVV 2芯区别： RVS为双芯RV线绞合而成，没有外护套，用于广播连接。
RVV 2芯线直放成缆，有外护套，用于电源，控制信号等方面
R－连接用软电缆（电线），软结构。V－绝缘聚氯乙烯。 V－聚氯乙烯绝缘 V－聚氯乙烯护套 B－平型（扁形）。S－双绞型。A－
镀锡或镀银。F－耐高温P－编织屏蔽 P2－铜带屏蔽 P22－钢带铠装 Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电
缆。将要颁布的建设部标准用FZ表示，其实质相同
YJ—交联聚乙烯绝缘
V—聚氯乙烯绝缘或护套
ZR—阻燃型
NH—耐火型
WDZ—无卤低烟阻燃型
WDN—无卤低烟耐火型
四、宽带同轴电缆的优点
宽带同轴电缆是一种由两个导体组成的合成物，同轴电缆的中心导线用于传输信号，金属屏蔽网起了两个作用：一是作为信号的公共地线为信号提供电流回路，二是作为信号的屏蔽网，抑制电磁噪音对信号的干扰。中心导线与屏蔽网介于半发泡的聚丙烯绝缘层之间，绝缘层决定了电缆的传输特性，而且有效保护了中间的导线。
宽带同轴电缆被广泛应用于音视频或射频的传输,已经成为视频的标准阻抗。优质标准的同轴电缆一般比双绞线的价格更昂贵，因为同轴电缆可靠的物理特性，能够提供优良的音视频表现。信号的频率、分辨率以及电缆的有效传输距离在音视频系统中起了决定作用。相对于光纤而言，同轴电缆具有价格较便宜、铺设较方便的优点。
五、宽带同轴电缆的缺点
宽带同轴电缆在监控系统中传输图象信号存在着一些缺点：
1、同轴电缆本身受气候变化影响大，图象质量受到一定影响；
2、同轴电缆较粗，在密集监控应用时布线不太方便；
3、同轴电缆一般只能传视频信号，如果系统中需要同时传输控制数据、音频等信号时，则需要另外布线；
4、同轴电缆抗干扰能力有限，无法应用于强干扰环境；
5、同轴放大器还存在着调整困难的缺点。
六、宽带同轴电缆的系统的防雷方法
同轴电缆系统的防雷方法有接地防雷法、眼压防雷法、隔离防雷法等。
一、接地法
接地法就是在每一个放大器或者其他容易遭受雷击的器件单独装设接地线，使雷电产生的能量释放到大地，对器件起保护作用。其要点一是接地电阻尽量小，二是必须和电源接地线分开，否则不起防雷作用。但如果系统较大.需要防雷保护的器件较多且分散的话，在每个器件上都安装良好的接地线，势必引起工程量的增大。
二、限压法
限压法就是在设备的端口处并按一个限压型防雷器件，使电缆的感应雷电压限制在一定幅度范围之内，从而保护设备，其缺点是防雷器件本身经过放电后，容易失效或烧毁。
三、隔离法
隔离法就是使电缆及其所连接的器件屏蔽在雷电感应区域之外，在实践中一般采取埋地铺设法，即电缆沿地下管道铺设，因大地的屏蔽保护不会感应雷电，但是埋地铺设工程量大，资金投入多，而且在楼房入户区域必须架空入户，不可能采用这种方法，还须采用其他方法防雷，以维护系统的稳定性。
七、宽带同轴电缆的主要参数

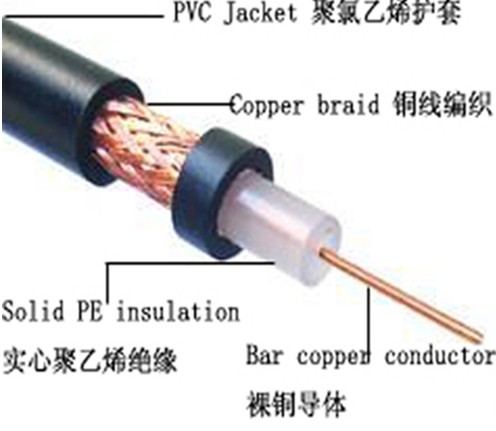

宽带同轴电缆的主要参数
一、同轴电缆的主要电气参数
1、同轴电缆的特性阻抗 同轴电缆的平均特性阻抗为50±2Ω,沿单根同轴电缆的阻抗的周期性变化为正弦波,中心平均值±3Ω,其长度小于2米。
2、同轴电缆的衰减 一般指500米长的电缆段的衰减值。当用10MHz的正弦波进行测量时,它的值不超过8.5db(17db/公里);而用5MHz的正弦波进行测量时,它的值不超过6.0db(12db/公里)。
3、同轴电缆的传播速度 需要的最低传播速度为0.77C(C为光速)。
4、同轴电缆直流回路电阻 电缆的中心导体的电阻与屏蔽层的电阻之和不超过10毫欧/米(在20℃下测量)。
二、同轴电缆的物理参数
同轴电缆是由中心导体、绝缘材料层、网状织物构成的屏蔽层以及外部隔离材料层组成。具有足够的可柔性,能支持254mm(10英寸)的弯曲半径。中心导体是直径为2.17mm±0.013mm的实芯铜线。绝缘材料必须满足同轴电缆电气参数。屏蔽层是由满足传输阻抗和ECM规范说明的金属带或薄片组成,屏蔽层的内径为6.15mm,外径为8.28mm。外部隔离材料一般选用聚氯乙烯(如PVC)或类似材料。在计算机网络布线系统中,对同轴电缆的粗缆和细缆有三种不同的构造方式,即细缆结构、粗缆结构和粗/细缆混合结构。
