电缆名称： 屏蔽电缆
电缆品牌：武汉第二电线电缆有限公司（飞鹤牌武汉二厂电线电缆）、武汉电缆集团有限公司和深圳永盛发电线电缆实业有限公司
适用范围：适用于变压器及类似设备用，仪器、仪表、对讲、监控、控制安装
电缆型号：RVVP、RVVP、RVVP等
参考价格：3元/米（来电咨询13995668491)
合格证书：3C认证、正品产品合格证和检测报告
是否含税：用户自行选择是否开税票
电缆价格：电话咨询027-85667887
一、电缆简介

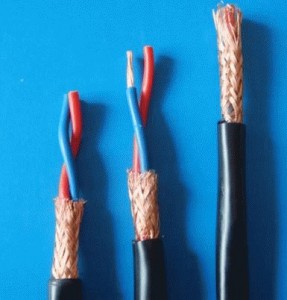

RVVP屏蔽电线电缆，缆铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆，又叫做电气连接抗干扰软电缆，额定电压250V/450V，线芯常用芯数为2-24芯，线芯线径为：0.2平方，0.3平方，0.4平方，0.5平方。
产品标准及参数：GB12972.6---91
使用特性 额定电压： 250V/450V
额定温度： AVP-90、RVP-90型900C，其它型号700C 特点说明

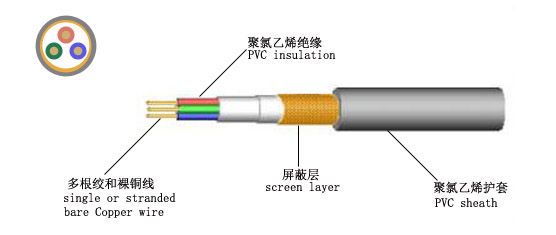

导体：多股裸铜丝(或镀锡铜丝)绞合
屏蔽方式：编织或斜绕(客户要求)
导体芯数：1-24芯
绝缘：(1) AVP-90、RVP-90：PVC/E型聚氯乙烯绝缘
(2) AVP：PVC/C型聚氯乙烯绝缘
(3) 其余型号：PVC/D型聚氯乙烯绝缘
绞合： 绝缘芯线和填充(若有)一起成缆
二、电缆屏蔽原理解答
RVVP屏蔽电线电缆屏蔽原理
RVVP屏蔽电线电缆采用网状屏蔽的原理，在保持良好的柔韧性及抗挠寿命的同时，提供了超群的结构整体性。这些屏蔽对于降低低频干扰是理想的选择，比起箔层屏蔽来说，降低了直流阻抗。网状屏蔽在音频以及射频范围非常有效。通常，网状屏蔽覆盖率越高，屏蔽效果就越好。
另外一种是箔层屏蔽，由聚脂或聚丙烯薄膜上附着一层铝箔形成。这层薄膜给屏蔽提供了机械强度及良好的绝缘性能。箔层屏蔽可100％覆盖电缆。由于它们的体积小，箔层屏蔽通常用于多对数电缆的单线对屏蔽以减少相互的串扰。箔层屏蔽重量轻、体积小，比网状屏蔽造价低，在射频范围内通常更加有效。箔层屏蔽比起网状屏蔽的柔韧性更好，但抗挠寿命较短。
三、使用特性
1.额定电压U0/U 3.6/6KV
2.电缆导体的长期工作温度为90°C
3.电缆的最小弯曲半径为电缆直径6倍
4.电缆不得在日光下长期暴露
5.电缆的底线芯必须良好接地
四、型号、名称及用途
型号：RVVP 名称 屏蔽护套软电缆 用途 额定电压为3.6/6KV的井下移动变压器及类似设备的电源连接
五、主要技术性能
1.成品电缆应该经受工频交流电压实验动力线芯为11.0kv5min
2.过渡电阻
屏蔽层或监视层的过渡电阻应该不大于3kΩ。
3.燃烧试验
电缆应经受GB12666.2 DZ---1所规定的燃烧试验
4.局部放电实验
1.5U0放电量不大于20PC
5.介质损耗角正切试验
U0时不大于0.035.
6.冲击电压试验
95°C，60KV正负极性格各10次之后，对电缆式样施加工频11KV电压，15min
7.电缆应能经受3U。，4h工频电压试验
六、使用条件
电缆导休的长期允许工作温度为70℃，电缆的敷设安装允许弯曲半径：
1、无铠装层的电缆，应不小于电缆外径的6倍。
2、有铠装或铜带屏蔽结构的电缆，应不小于电缆外径的12倍。
3、有屏蔽层结构的软电缆，应小于电缆外径6倍。
七、RVVP屏蔽电线电缆型号、名称及使用范围
型 号 名 称 使 用 范 围
RVV 芯聚氯乙烯绝缘和护套软电力电缆 敷设在室内、电缆沟、管道等固定场合
RVVP 铜芯聚氯乙烯绝缘和护套编织屏蔽软电力电缆 敷设在室内、电缆沟、管道等要求有屏蔽的固定场合
RVVP2 铜芯聚氯乙烯绝缘和护套铜带屏蔽软电力电缆 敷设在室内、电缆沟、管道等要求有屏蔽的固定场合
RVVP3 铜芯聚氯乙烯绝缘和护套铝塑复合带屏蔽软电力电缆 敷设在室内、电缆沟、管道等要求有屏蔽的固定场合
RVVP-22 铜芯聚氯乙烯绝缘和护套编织屏蔽钢带铠装软电力电缆 敷衍设在室内、电缆沟、管道、直埋等能承受较大机械外力等固定场合
RVVP2-22 铜芯聚氯乙烯绝缘和护套钢带铠装软电力电缆 敷衍设在室内、电缆沟、管道、直埋等能承受较大机械外力等固定场合
