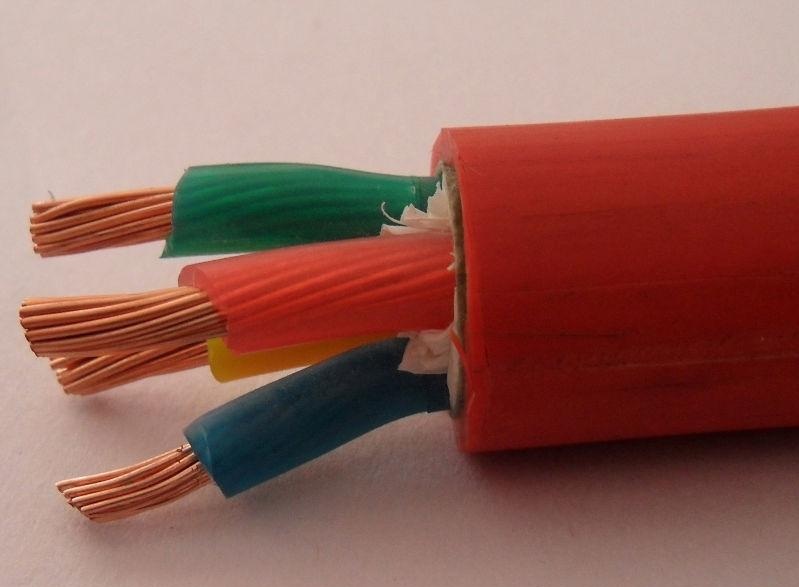

电缆名称： 高温耐火电缆
电缆品牌：武汉第二电线电缆有限公司（飞鹤牌武汉二厂电线电缆）、武汉电缆集团有限公司和深圳永盛发电线电缆实业有限公司
适用范围：适用于交流额定电压0.6/1KV及以下固定敷设用动力传输线或移动电器用连接电缆
电缆型号：YGC硅橡胶耐高温电力电缆
参考价格：2.6元/米（来电咨询13995668491)
合格证书：3C认证、正品产品合格证和检测报告
是否含税：用户自行选择是否开税票
电缆价格：电话咨询027-85667887

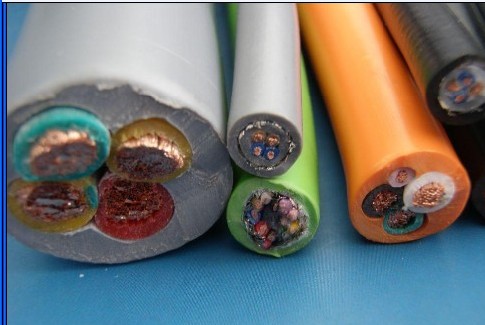

一：电缆特点及适用场合：
本产品适用于交流额定电压0.6/1KV及以下固定敷设用动力传输线或移动电器用连接电缆，产品具有耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等特性，电缆结构柔软，辐射方便，高温（高寒）环境下电气性能稳定，抗老化性能突出，使用寿命长，广泛用于冶金、电力、石化、电子、汽车制造等行业。
二：硅橡胶耐高温电力电缆产品执行标准
Q/HHTZH001.1
阻燃耐火特性试验执行GB12666-90要求
三：使用特性
硅橡胶耐高温电力电缆的使用
1． 交流额定电压：U0/U 0.6/1KV
最高工作温度： 180℃
最低环境温度：固定敷设-60℃
2． 电缆安装敷设温度应不低于-25℃。
3． 电缆允许弯曲半径：电缆最小为电缆外径的10倍
四：电缆型号及名称
表1
|
型号 |
产品名称 |
|
YGC |
硅橡胶绝缘硅橡胶护套电力电缆 |
|
YGCR |
硅橡胶绝缘硅橡胶护套移动用电力软电缆 |
|
YGCP |
硅橡胶绝缘硅橡胶护套铜编织屏蔽电力电缆 |
|
YGC22 |
硅橡胶绝缘硅橡胶护套钢带铠装电力电缆 |
|
JGG |
硅橡胶绝缘硅橡胶护套安装线 |
|
JGGR |
硅橡胶绝缘硅橡胶护套移动用安装软线 |
|
JGGP |
硅橡胶绝缘硅橡胶护套铜编织屏蔽安装线 |
|
JHXG |
硅橡胶绝缘电机引接线 |
备注：阻燃型硅橡胶电缆型号前加ZR，导体线芯中铜丝可以采用镀锡。
五：代号名称和含义
表2
|
代号 |
代号含义 |
|
Y |
系列代号（移动软电缆） |
|
G |
硅橡胶 |
|
C |
重型 |
|
22 |
钢带铠装 |
|
P |
铜编织屏蔽 |
|
R |
多股绞合导体 |
|
J |
电机引接线 |
六：硅橡胶耐高温电力电缆主要技术指标
1．成品电缆导体（R类）直流电阻（符合GB3956规定）参照附录A表1和表2。
2．20℃时绝缘电阻不小于100MΩ/KM
3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
七：基本电缆规格及结构参数

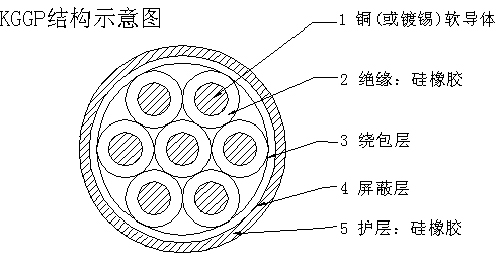

硅橡胶耐高温电力电缆结构图
|
线芯*标称截面（mm2） |
导体结构 |
电缆最大外径（mm） |
参考重量（kg/km） |
||
|
YGC |
YGCR |
YGCR |
YGC22 |
||
|
1*1.5 |
19*0.32/48*0.20 |
3.2 |
3.5 |
27.5 |
|
|
1*2.5 |
19*0.41/51*0.25 |
3.7 |
3.9 |
38.6 |
|
|
1*4 |
19*0.52/82*0.25 |
4.6 |
5.2 |
55.5 |
|
|
1*6 |
19*0.65/123*0.25 |
5.6 |
6.5 |
77.7 |
|
|
1*10 |
48*0.52/204*0.25 |
7.2 |
7.8 |
132 |
|
|
1*16 |
75*0.52/323*0.25 |
8.2 |
9.0 |
188 |
|
|
1*25 |
108*0.52/513*0.25 |
10.2 |
11.0 |
312 |
|
|
1*35 |
108*0.65/722*0.25 |
112 |
12.0 |
408 |
|
|
1*50 |
10*2.52/1026*0.25 |
13.5 |
14.5 |
554 |
|
|
1*70 |
19*2.16/1406*0.25 |
16.5 |
17.5 |
762 |
|
|
1*95 |
19*2.52/486*0.50 |
19.0 |
20.5 |
1045 |
|
|
1*120 |
24*2.52/608*0.50 |
20.0 |
22.0 |
1281 |
|
|
1*150 |
30*2.52/760*0.50 |
21.0 |
24.2 |
1612 |
|
|
1*185 |
37*2.52/945*0.50 |
25.0 |
28.0 |
1981 |
|
|
2*2.5 |
7*0.68/51*0.25 |
10.5 |
11.2 |
158 |
272 |
|
2*4 |
19*0.52/82*0.25 |
12 |
13.2 |
210 |
347 |
|
2*6 |
19*0.65/123*0.25 |
14.0 |
15.3 |
263 |
407 |
|
2*10 |
7*1.37/204*0.25 |
17.8 |
18.9 |
394 |
562 |
|
2*16 |
7*1.70/323*0.25 |
20.0 |
21.2 |
540 |
724 |
|
2*25 |
7*2.15/513*0.25 |
23.0 |
24.5 |
794 |
828 |
|
2*35 |
7*2.52/722*0.25 |
25.7 |
26.3 |
1037 |
1037 |
|
2*50 |
10*2.52/1026*0.25 |
26.0 |
27.5 |
1236 |
1385 |
|
2*70 |
19*2.16/1406*0.25 |
27.0 |
28.9 |
1647 |
1792 |
|
2*95 |
19*2.52/486*0.50 |
32.0 |
33.9 |
2189 |
2654 |
|
2*120 |
24*2.52/608*0.50 |
45.0 |
48.0 |
2640 |
3180 |
|
2*150 |
30*2.52/760*0.50 |
52.0 |
57.0 |
3280 |
3920 |
|
2*185 |
37*2.52/945*0.50 |
60.0 |
65.0 |
4006 |
4768 |
|
3*1.5 |
7*0.52/48*0.20 |
9.7 |
10.7 |
150 |
291 |
|
3*2.5 |
7*0.68/51*0.25 |
11.7 |
12.2 |
196 |
342 |
|
3*4 |
19*0.52/82*0.25 |
12.6 |
13.5 |
274 |
444 |
|
3*6 |
19*0.65/123*0.25 |
14.8 |
16.2 |
350 |
531 |
|
3*10 |
7*1.37/204*0.25 |
20.0 |
22.0 |
539 |
737 |
|
3*16 |
7*1.70/323*0.25 |
22.0 |
24.5 |
740 |
972 |
|
3*25 |
7*2.15/513*0.25 |
25.3 |
27.0 |
1139 |
1372 |
|
3*35 |
7*2.52/722*0.25 |
28.0 |
31.5 |
1480 |
1729 |
|
3*50 |
10*2.52/1026*0.25 |
32.0 |
37.5 |
1900 |
2405 |
|
3*70 |
19*2.16/1406*0.25 |
41.0 |
50.0 |
4061 |
3087 |
|
3*95 |
19*2.52/486*0.50 |
45.0 |
55.0 |
997 |
4003 |
|
3*120 |
24*2.52/608*0.50 |
50.0 |
60.0 |
4060 |
4887 |
|
3*150 |
30*2.52/760*0.50 |
60.0 |
65.0 |
5197 |
2995 |
|
3*185 |
37*2.52/945*0.50 |
65.0 |
70.0 |
6279 |
7262 |
|
3*4+1*2.5 |
19*0.52/82*0.25 |
14.5 |
15.5 |
320 |
481 |
|
3*6+1*4 |
19*0.65/123*0.25 |
16.2 |
17.8 |
423 |
597 |
|
3*10+1*6 |
7*1.37/204*0.25 |
21.0 |
23.0 |
630 |
827 |
|
3*16+1*10 |
7*1.70/323*0.25 |
23.0 |
25.0 |
888 |
1255 |
|
3*25+1*16 |
7*2.15/513*0.25 |
27.0 |
29.0 |
1375 |
1578 |
|
3*35+1*16 |
7*2.52/722*0.25 |
32.3 |
35.0 |
1690 |
1927 |
|
3*50+1*25 |
10*2.52/1026*0.25 |
36.0 |
40.0 |
2175 |
2760 |
|
3*70+1*35 |
19*2.16/1406*0.25 |
40.0 |
44.0 |
2950 |
3546 |
|
3*95+1*50 |
19*2.52/486*0.50 |
46.0 |
52.0 |
3950 |
4670 |
|
3*120+1*70 |
24*2.52/608*0.50 |
51.0 |
55.0 |
4800 |
5745 |
|
3*150+1*70 |
30*2.52/760*0.50 |
56.0 |
60.0 |
5810 |
6862 |
|
3*185+1*95 |
37*2.52/945*0.50 |
66.0 |
70.0 |
7200 |
8394 |
|
4*4 |
19*0.52/82*0.25 |
14.2 |
16.2 |
352 |
515 |
|
4*6 |
19*0.65/123*0.25 |
17.1 |
19.0 |
450 |
629 |
|
4*10 |
7*1.37/204*0.25 |
22.1 |
24.0 |
672 |
881 |
|
4*16 |
7*1.70/323*0.25 |
24.5 |
26.5 |
952 |
1176 |
|
4*25 |
7*2.15/513*0.25 |
27.0 |
31.5 |
1476 |
1673 |
|
4*35 |
7*2.52/722*0.25 |
33.0 |
35.5 |
1876 |
2142 |
|
4*50 |
10*2.52/1026*0.25 |
39.0 |
41.0 |
2392 |
2982 |
|
4*70 |
19*2.16/1406*0.25 |
41.0 |
44.0 |
3300 |
3871 |
|
4*95 |
19*2.52/486*0.50 |
47.0 |
50.0 |
4300 |
5094 |
|
4*120 |
24*2.52/608*0.50 |
49.0 |
54.0 |
5380 |
6187 |
|
4*150 |
30*2.52/760*0.50 |
56.0 |
60.0 |
6750 |
7596 |
|
4*185 |
37*2.52/945*0.50 |
68.0 |
72.0 |
8190 |
9194 |
|
我公司生产五芯等截面电缆和3+2结构电缆结构参数不在此表中。 |
|||||
注：铠装电缆外径参照附录表进行计算。
八：制作工艺与流程

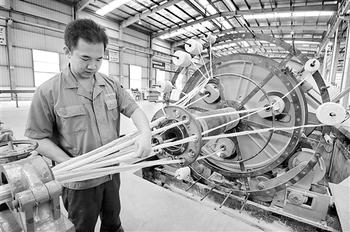

制作工艺流程图
工艺 ：拉制、绞制、包覆三种工艺来制作完成的，型号规格越复杂，重复性越高。
1．拉制
在金属压力加工中.在外力作用下使金属强行通过模具（压轮），金属横截面积被压缩,并获得所要求的横截面积形状和尺寸的技术加工方法称为金属拉制。
拉制工艺分：单丝拉制和绞制拉制。
2．绞制
为了提高电线电缆的柔软度、整体度，让2根以上的单线，按着规定的方向交织在一起称为绞制。
绞制工艺分：导体绞制、成缆、编织、钢丝装铠和缠绕。
3．包覆
根据对电线电缆不同的性能要求，采用专用的设备在导体的外面包覆不同的材料。包覆工艺分：
A．挤包：橡胶、塑料、铅、铝等材料。
B．纵包：橡皮、皱纹铝带材料。
C．绕包：带状的纸带、云母带、无碱玻璃纤维带、无纺布、塑料带等，线状的棉纱、丝等纤维材料。
D．浸涂：绝缘漆、沥青等
基本工艺流程 ：
1．铜、铝单丝拉制
电线电缆常用的铜、铝杆材，在常温下，利用拉丝机通过一道或数道拉伸模具的模孔，使其截面减小、长度增加、强度提高。拉丝是各电线电缆公司的首道工序，拉丝的主要工艺参数是配模技术。
2．单丝退火
铜、铝单丝在加热到一定的温度下，以再结晶的方式来提高单丝的韧性、降低单丝的强度，以符合电线电缆对导电线芯的要求。退火工序关键是杜绝铜丝的氧化.
3．导体的绞制
为了提高电线电缆的柔软度，以便于敷设安装，导电线芯采取多根单丝绞合而成。从导电线芯的绞合形式上，可分为规则绞合和非规则绞合。非规则绞合又分为束绞、同心复绞、特殊绞合等。
为了减少导线的占用面积、缩小电缆的几何尺寸，在绞合导体的同时采用紧压形式，使普通圆形变异为半圆、扇形、瓦形和紧压的圆形。此种导体主要应用在电力电缆上。
4．绝缘挤出
塑料电线电缆主要采用挤包实心型绝缘层，塑料绝缘挤出的主要技术要求：
4．1．偏心度：挤出的绝缘厚度的偏差值是体现挤出工艺水平的重要标志，大多数的产品结构尺寸及其偏差值在标准中均有明确的规定。
4．2．光滑度：挤出的绝缘层表面要求光滑，不得出现表面粗糙、烧焦、杂质的不良质量问题
4．3．致密度：挤出绝缘层的横断面要致密结实、不准有肉眼可见的针孔，杜绝有气泡的存在。
5．成缆
对于多芯的电缆为了保证成型度、减小电缆的外形，一般都需要将其绞合为圆形。绞合的机理与导体绞制相仿，由于绞制节径较大，大多采用无退扭方式。成缆的技术要求：一是杜绝异型绝缘线芯翻身而导致电缆的扭弯；二是防止绝缘层被划伤。
大部分电缆在成缆的同时伴随另外两个工序的完成：一个是填充，保证成缆后电缆的圆整和稳定；一个是绑扎，保证缆芯不松散。
6．内护层
为了保护绝缘线芯不被铠装所疙伤，需要对绝缘层进行适当的保护，内护层分：挤包内护层（隔离套）和绕包内护层（垫层）。绕包垫层代替绑扎带与成缆工序同步进行。
7．装铠
敷设在地下电缆，工作中可能承受一定的正压力作用，可选择内钢带铠装结构。电缆敷设在既有正压力作用又有拉力作用的场合（如水中、垂直竖井或落差较大的土壤中），应选用具有内钢丝铠装的结构型。
8．外护套
外护套是保护电线电缆的绝缘层防止环境因素侵蚀的结构部分。外护套的主要作用是提高电线电缆的机械强度、防化学腐蚀、防潮、防水浸人、阻止电缆燃烧等能力。根据对电缆的不同要求利用挤塑机直接挤包塑料护套。
