ZB-ACWU90（-40）护套铝合金电缆价格：元/米

铝合金电缆

发布时间：2014-04-19 09:14 来源：未知

ZB-ACWU90（-40）护套铝合金电缆

电缆名称：铝合金电缆
电缆品牌：武汉第二电线电缆有限公司（飞鹤牌武汉二厂电线电缆）、武汉电缆集团有限公司和深圳永盛发电线电缆实业有限公司
适用范围：适用于民用、商业、工业、大型场馆、娱乐场所、矿井、地铁以及各类级别危险地区等场所
电缆型号：ZB-ACWU90（-40）护套铝合金电缆
合格证书：3C认证、正品产品合格证和检测报告
参考价格：10元/米（来电咨询13995668491)
是否含税：用户自行选择是否开税票
电缆价格：电话咨询027-85667887
一、产品介绍：
ZB-ACWU90（-40）是一种高柔性的自锁型铝铠装、pvc外护套、90度交联聚乙烯防水型绝缘单芯或多芯阻燃B级电缆。因为具有FT4级的PVC外护套，ZB-ACWU90（-40）可直接埋地敷设，并使用于腐蚀环境和非燃性建筑中。ZB-ACWU90（-40）减少了管道布线所带来的施工难度和人力成本。
电缆已在工厂用高柔韧性的自锁型铝铠装和密封PVC外护套组装完毕，不需要管道及其附件和人工密集的拉线、扣纹和成管等工序。
ZB-ACWU90（-40）完全符合GB3956，也符合GB/T 12706.1及IEC60502最新版的各项标准

二、ZB-ACWU90（-40）铝合金电缆使用要求：

适用于600V~35kV电压等级；适用于90℃下干燥或潮湿场所；可室内、室外安装，可垂直安装，也可托架或沿墙敷设，也可地下直埋安装；弯曲半径最小为7倍外径，也可360°弯曲；适用于民用、商业、工业、大型场馆、娱乐场所、矿井、地铁以及各类级别危险地区等场所。

三、ZB-ACWU90（-40）铝合金电缆型号：
ZB-ACWU90(-40) -联锁铠装聚氯乙烯护套铝合金电缆-也称：YJHLV82、YJXLHV82，取代铜缆YJV22、WDZ*-YJV22、VV22等系列产品

型号	芯数	额定电压/标称截面
型号	芯数	0.6/1kv	8.7/10 kv 8.7/15kv	26/35 kv
ZA-AC90(YJHLV₈)	3	10-400	25-500	50-500
	3+1	16-400
	3+2	16-400
	4	10-400
	4+1	16-400

四、ZB-ACWU90（-40）铝合金电缆技术参数：

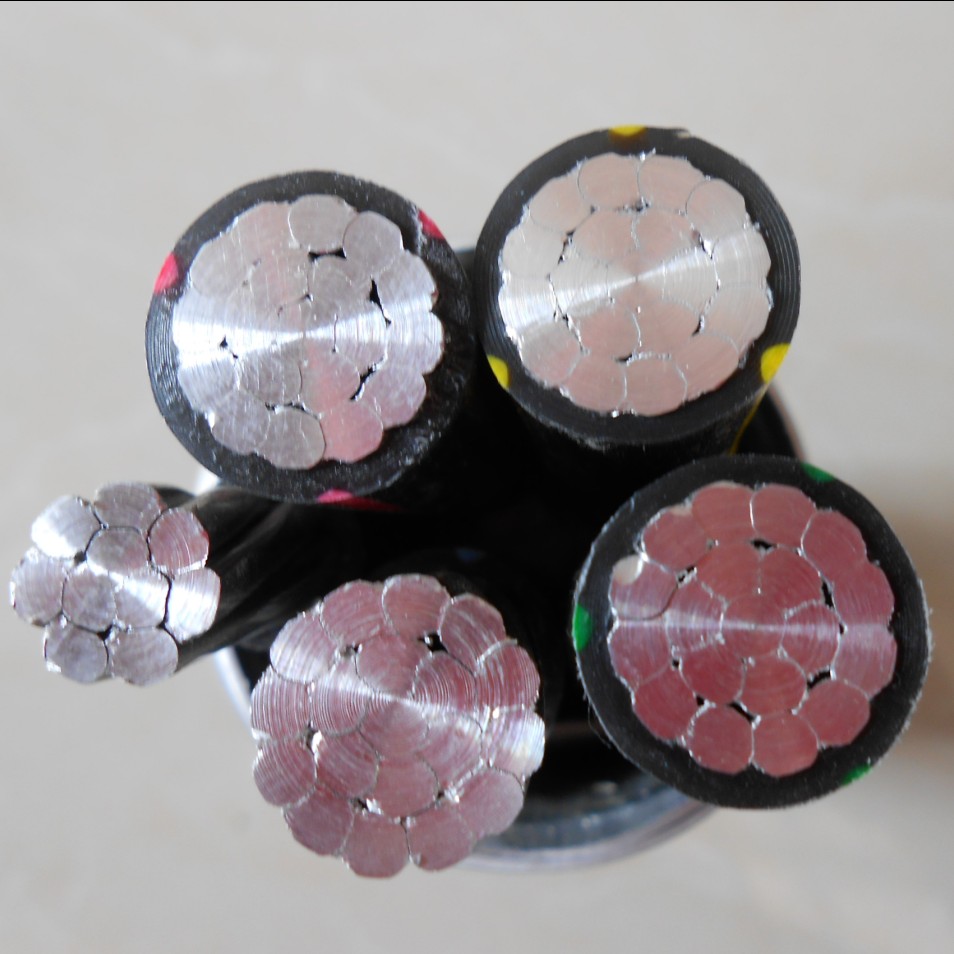

ZB-ACWU90（-40）护套铝合金电缆截面结构图

主要规格：多芯
额定电压：600V~35KV
综合性能：
价格：实现同等电气性能的前提下，铝合金电缆比铜芯电缆的综合应用成本大约低50%以上。
导体：抗蠕变、高柔韧、强延展、低反弹、连接稳定
绝缘：耐高温、防燃烧、抗老化、强耐用、低碳环保。
铠装层：经济性能优越，特殊的自锁形式，坚固强韧。
外护套：采用无铅无镉的PVC，可在潮湿场所安装，亦可直埋或敷设在水泥中使用。
使用：铝合金电力电缆在美、加等发达国家已得到广泛应用。

五、ZB-ACWU90（-40）铝合金电缆优点

ZB-ACWU90--聚氯乙烯护套联锁铠装铝合金电缆采用90℃交联聚乙烯防水型绝缘多芯电缆,并且不含重金属元素,绿色环保。ZB-ACWU90(-40)可直接埋地敷设,并适用于腐蚀环境中。减少了管道布线所带来的施工难度和人力成本。电缆已在工厂用高柔韧性的联锁型铝合金铠装和密封PVC外护套组装完毕,不需要管道及其附件和人工密集的拉线,扣纹和成管等工序。ZB-ACWU90(-40)可应用于干燥和潮湿环境的明线或暗线敷设,也可应用于1区和 2区1级危险环境,以及2,3级危险环境。其优异的护套性能, 在保证了防水特性的同时, 更难能可贵的提供了抗紫外线的出色性能, 和零下40度正常运行的耐低温性能。

抗蠕变性能：铝合金导体的合金材料与退火处理工艺减少了导体在受热和压力下的“蠕变”倾向，相对于纯铝，抗蠕变性能提高300%，避免了由于冷流或蠕变引起的松弛问题。

抗拉强度和延伸率：铝合金导体相比于纯铝导体，由于加入了特殊的成分并采用了特殊的加工工艺，极大的提高了抗拉强度，且延伸率提高到30%，使用更加安全可靠。

热膨胀系数：热膨胀系数用来计算在温度变化时材料的尺寸变化。铝合金的热膨胀系数与铜相当，多年来铝连接器一直可靠地用于铜和铝导体，且当今使用的大部分电气连接器都是用铝制造的，这尤其适合铝合金。所以铝合金导体与连接器的膨胀和收缩完全一致。

连接性能：用铝合金制造的电气连接与用铜导体制造的连接一样安全稳定。铝合金的成分大大改进了其连接性能，当导体退火时，添加的铁产生高强度抗蠕变性能，即使在长时间过载和过热时，也能保证连接稳定。

自重承载力强：铝合金改善了纯铝的抗拉强度，铝合金电缆可支撑4000米长度的自重，铜电缆只能支撑2750米。这种优势在大跨度的建筑（如体育场馆）配线时体现得尤为突出。

防腐蚀性能：铝固有的防腐性能源自当铝表面与空气接触时形成薄而坚固的氧化层，这种氧化层特别耐受各种形式的腐蚀。而合金中添加的稀土元素又能进一步改善铝合金的耐腐蚀性能，特别是电化学腐蚀。铝能承受恶劣环境的特点使其被广泛应用于托盘内电缆的导体，以及许多工业元件和容器。腐蚀的产生通常与不同的金属在潮湿环境中的连接有关，可使用相应的保护措施来防止腐蚀的发生，比如使用润滑油、抗氧化剂和保护涂层。碱性土壤和某些类型的酸性土壤环境对铝有较大的腐蚀性，所以直埋敷设的铝导体应使用绝缘层或模压护套防止腐蚀。在含硫的环境中，例如铁路隧道和其它类似地方，铝合金的抗腐蚀性能大大优于铜。

柔韧性：铝合金有很好的弯曲性能，其独特的合金配方、加工工艺，使柔韧性大幅提高。铝合金比铜柔韧性高30%，反弹性比铜低40%。一般铜缆的弯曲半径为10~20倍外径，而铝合金电缆弯曲半径仅为7倍外径，更容易进行端子连接。

铠装特性：国内常用的铠装电缆，大多采用钢带铠装，安全级别低，在受到外界破坏力时，其抵御能力差，容易导致击穿，且重量重，安装成本相当高，加之耐腐蚀性能差，使用寿命不长。而我们根据美国标准开发的金属连锁铠装电缆，采用的是铝合金带连锁铠装，其层与层之间的连锁结构，保证电缆能经受外界强大的破坏力，即使电缆遭受较大的压力和冲击力时，电缆亦不易被击穿，提高了安全性能。同时铠装结构使电缆与外界隔离，即使在火灾时，铠装层提高了电缆的阻燃耐火级别，降低了火灾的危险系数。铝合金带铠装结构相对于钢带铠装，其重量轻，敷设便利，可免桥架安装，能减少20%~40%的安装费用。根据使用场所的不同可以选择不同的外护套层，使铠装电缆的用途更加广泛。

紧压特性：单从体积电导率方面考虑，铝合金不及铜，但我们开发的导体不仅从材料性能方面作出了改进，而且在工艺方面也取得大的突破，我们采用超常规的紧压技术，使紧压系数达到0.93，而异型线的紧压系数能达到0.95，在国内属于首创。通过最大极限的紧压，可以弥补铝合金在体积导电率上的不足，使绞合导体线芯如实心导体一般，明显的降低线芯外径，提高导电性能，在同等载流量情况下导体外径只比铜缆大10%。

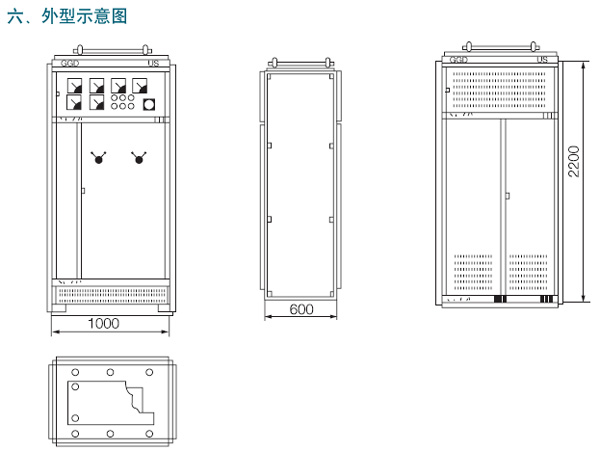

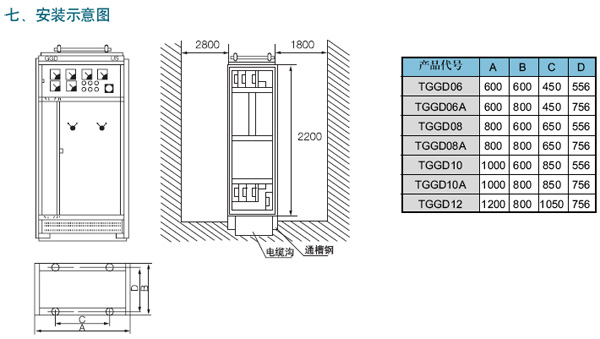

六、ZB-ACWU90（-40）铝合金电缆配电柜安装流程图：

ZB-ACWU90聚氯乙烯护套铝合金电缆配电柜

ZB-ACWU90铝合金电缆配电柜安装流程图一 ZB-ACWU90铝合金电缆配电柜安装流程图二 ZB-ACWU90铝合金电缆配电柜安装流程图三 ZB-ACWU90铝合金电缆配电柜安装流程图四 ZB-ACWU90铝合金电缆配电柜安装流程图五

服务承诺

通过ISO9002国际质量认证企业
国家经贸委电网建设入网企业
产品严格按照国家标准生产保证出厂合格率100%.
产品实行三包，跟踪服务，服务到底
产品执行用户走访制度，始终掌握产品使用情况
解决处理产品使用中发现的问题.
用户满意是我们始终的追求也是我们坚持不懈的努力
