如何选择电缆桥架
发布时间：2013-12-10 20:04 来源：未知

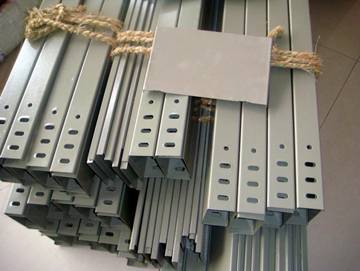

一、有关电缆桥架型号选择：
1、确定环境条件：环境条件一般有三种：腐蚀环境、正常环境、特殊环境。
2、确定走向： 根据多数电缆走向，在室内可沿墙、柱、梁、楼板走，在室外尽可能沿管道走。
3、计算荷重：计算在电缆桥架走向断面上的单位长度电缆的重量q及总荷载GG总=n1*q1+n2*q2+......nn*qn
式中：q1 q2 q3......qn为
每根电缆单位重量(Kg/m) n1 n2 n3......nn为相同电缆根数
G总 < G允 （电缆桥架的允许荷载，参照荷载曲线图表）
4、选择桥架：根据电缆荷载及桥架安装处的环境，以桥架的荷载曲线为依据，来确定桥架的类型和规格以及立柱的间距、托臂的长度、桥架的层次、立柱的长度等。
5、根据电缆走向及其安装的环境确定桥架的固定方式： 悬挂式、直立式（这两种形势均可采用单侧固定或者双侧固定）、壁侧式等。 各种电缆在电缆桥架上的层次安排与层间距离。
6、电缆桥架层次的排列是：弱电控制电缆在最上层，接着一般控制电缆、低压动力电缆、高压动力电缆，依次往下排列，这样排列有利于屏
蔽干扰、通风、散热等。如下表：
层次 电缆用途 采用电缆桥架形式
上 计算机电缆 带盖板的托盘式桥架或槽式桥架， 全封闭式
屏蔽电缆 带盖板的托盘式桥架或槽式桥架， 全封闭式
下 一般控制电缆 梯式桥架 低压动力电缆 梯式桥架
高压动力电缆1.5~3KV 带盖板的托盘式桥架 特高压动力电缆35KV 带盖板的托盘桥架
各层电缆的层间距离为： 控制电缆>=200mm，动力电缆>=300mm，机械化敷设电缆>=400mm
7、当桥架的固定方式采用悬挂式且托臂为单侧多层式安装时，为了立柱受力平衡，应采用对称载荷方式，敷设电缆桥架。
8、大跨距敷设电缆，可选用大跨距电缆桥架。
9、电缆桥架在穿越易受外来机械损伤的地区和日晒地区，应选用防护盖板。
10、当电缆桥架转变分支时，应采用各种弯通连接。
11、.钢制电缆桥架的防腐措施为：静电喷涂、热镀锌、电镀锌（适用于轻腐地区），热浸镀锌、镀锌镍合金等（适用于重防腐地区）。热浸镀锌电缆桥架用料厚度需在2.0mm以上。
12、电缆桥架的支撑间距应小于桥架最大允许支撑跨距。宽度应留有一定备用空位，以便以后增加电缆用。
13、当电力电缆和控制电缆较少时，可以在一个电缆架上安装，但中间要用隔板将电力电缆和控制电缆隔开。
14、水平敷设电缆桥架，桥架的连接头应尽量设置在跨距的1/4处，水平走向的电缆每隔2m固定一次，垂直走向的电缆每隔1.5m固定一次.
15、电缆桥架应有可靠接地，如为干线应将桥架的端部并联软铜线（截面积16平方毫米），并与总接地线相通，长跨距桥架每隔30~50m接地一次。
16、焊接安装时，焊件四周焊缝不小于母件存度，并加防腐处理。
17、根据桥架的选用情况，列出的电缆桥架材料及明细表。
18、.铝合金抗腐桥架，由于具有结构简单，式样新颖，重量轻，耐腐蚀，使用寿命长，安装方便等特点，因此在一般环境地区，特别是在沿海监雾地区、高湿度和有腐蚀性的环境中，更能显示出它的独特抗腐蚀性能。
二、电缆桥架结构选择：
1、在户外使用时要保正电缆桥架上面最好加遮阳层，以防老化，在潮湿、有易燃粉尘、腐蚀性的环境下选用（BL类）槽式玻璃钢电缆桥架（带盖板）。
2、在强腐蚀的环境下应选用（FM/FFM）类复合环氧树脂（复合型）防腐、阻燃型电缆桥架。盖板、托臂、支架必须选用同种材料制作，外露螺丝须加盖防腐帽。
3、重点防火的环境应选用（GF/FH）类槽式电缆桥架、带配套双层盖板。
4、需支撑的电缆直径大、根数多时应选用分层式、分层走廊式桥架或钢制桥架。
5、除上述情况外，可根据现场环境参照及技术需求选用梯级式、槽式、托盘式玻璃钢防腐、阻燃电缆桥架或钢制电缆桥架，在容易积灰尘及其它需要遮盖的环境和户外宜加盖板。
6、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘桥架，大跨距跨越公共通道时，可根据用户的需求提高桥架的承载能力。
7、对于大跨距的地方要选择（>6m）需选用复合型电缆桥架产品。
三、电缆桥架安装注意事项：
1、位于振动场所的桥架系统，对包括接地部位的螺栓连接处，应装置弹簧垫圈。
2、要求防火的金属桥架，应对金属构件外表面施加符合国家有关规范规定的耐火涂层。
3、金属制桥架系统，应有可靠的电气连接并接地，使用玻璃钢桥架，应沿桥架全长另敷设专用接地线。
4、电缆桥架种类的选择，应符合下列规定：明敷的全塑电缆数量较多，或电缆跨越距离较大、高压电缆蛇形安置方式时，宜用电缆桥架。
5、梯架、托盘的直线段超过下列长度时，应留有不少于20mm的伸缩缝：
（1）钢制，30m。
（2）铝合金或玻璃钢制，15m。
6、电缆桥架应符合下列规定：
（1）表面光滑无毛刺。
（2）适应使用环境的耐久稳固。
（3）满足所需的承载能力。
（4）符合工程防火要求。
7、电缆桥架品种的选择，应符合下列规定：
（1）在有易燃粉尘场所，或需屏蔽外部的电气干扰，应采用无孔托盘。
（2）高温、腐蚀性液体或油的溅落等需防护场所，宜用托盘。
（3）需因地制宜组装时，可用组装式托盘。
（4）除（1）～（3）项外，宜用梯架。
8、金属制的电缆桥架应有防腐蚀处理，且应符合下列规定：
（1）大容量发电厂等密集配置场所或重要回路的钢制电缆桥架，应从一次性防腐处理具有的耐久性，按工程环境和耐久要求，选用适合的防
腐处理方式，在强腐蚀环境，宜采用热浸锌等耐久性较高的防腐处理。
（2）型钢制臂式支架，轻腐蚀环境或非重要性回路的电缆桥架，可用涂漆处理。
9、电缆桥架的组成结构，应满足强度、刚度及稳定性要求，且符合下列规定：
（1）桥架的承载能力，不得超过使桥架最初产生永久变形时的最大荷载除以安全系数为1.5的数值。
（2）梯架、托盘在允许均布承载作用下的相对挠度值，对钢制不宜大于1/200；对铝合金制不宜大于1/300。
（3）钢制托臂在允许承载下的偏斜与臂长比值，不宜大于1/100。
10、 电缆桥架的强度，应满足电缆及其附属件荷重和安装维护的受力要求，且应符合下列规定：
（1）有可能短暂上人时，按900N的附加集中荷载计。
（2）机械化施工时，计入纵向拉力、横向推力和滑轮重量等影响。
（3）在户外时，计入可能有覆冰、雪和大风的附加荷载。
十一、电缆桥架除支持单相工作电流大于1000A的交流系统电缆情况外，宜用钢制，在强腐蚀环境，选用其他材料电缆支架，应符合下列规定：
1、电缆沟中普通桥架（臂式支架），可选用耐腐蚀的刚性材料制。
2、电缆桥架组成的梯架、托盘，可选用满足工程条件难燃性的玻璃钢制。
3、技术经济综合较优时，可用铝合金制电缆桥架。
